工序重构视角下的箱梁钢筋加工智建产线的流程再造逻辑

01

STIRRUP FORMING

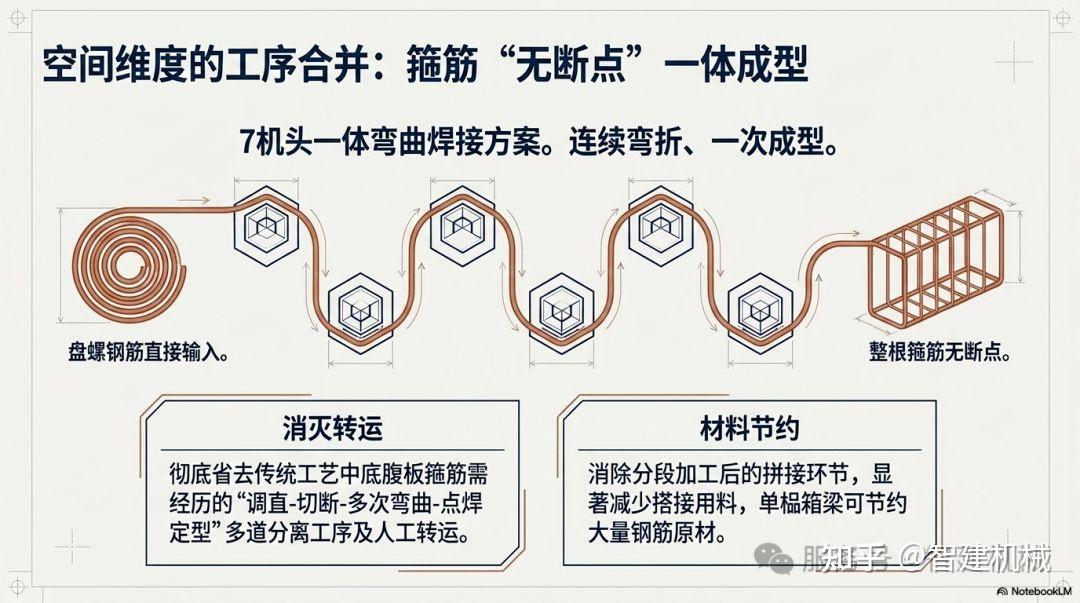

箍筋一体成型：七机头连续弯折，无断点一次完成

箍筋一体成型技术是工序重构的典型代表。传统工艺中，底腹板箍筋需要经过调直、切断、多次弯曲、点焊定型多道工序，中间伴随多次人工转运。智建采用 七机头一体弯曲焊接方案 ，盘螺钢筋进入后连续弯折、一次成型，整根箍筋无断点，省去了分段加工后的拼接与转运环节；同时一体成型减少了搭接用料， 单榀箱梁可节约一定数量的钢筋原材 。

「整根箍筋无断点——省去的不仅是拼接环节，更是每一道转运中累积的时间与精度损耗。」

02

MULTI-FACE WELD

多面同步焊接：分层多焊枪并行施焊

多面同步焊接进一步压缩了成型工序的时间成本。传统人工焊接需要逐面施焊，腹板与底板、上层与下层依次推进，焊接过程中反复翻转、对位。产线采用 分层多焊枪布局 ，底腹板左右两侧与底板可同时施焊，顶板上下双层同步成型，多个焊接面并行作业，大幅缩短了单榀骨架的焊接周期；配合卡具固定与伺服牵引， 加工间距无累计误差 ，骨架成型一致性更有保障。

多个焊接面并行作业，骨架成型不再是流水线上的等待节点

03

PARALLEL FEED

备料与焊接并行：消除工序间的等待空档

备料与焊接的并行设计，同样是流程优化的关键。产线采用 “边备料、边焊接” 的布局逻辑，在前一榀骨架焊接成型的同时，下一榀所需的箍筋、纵筋与底筋已在备料区完成布料与存储。箍筋通过 多仓移动收集装置 循环供料，纵筋与底筋提前完成调直、套丝与对接，焊接工位始终处于连续作业状态，最大程度减少了工序间的等待时间。

「焊接工位不等人——上一榀还在成型，下一榀的料已经在备料区就位了。」

04

QUALITY LOOP

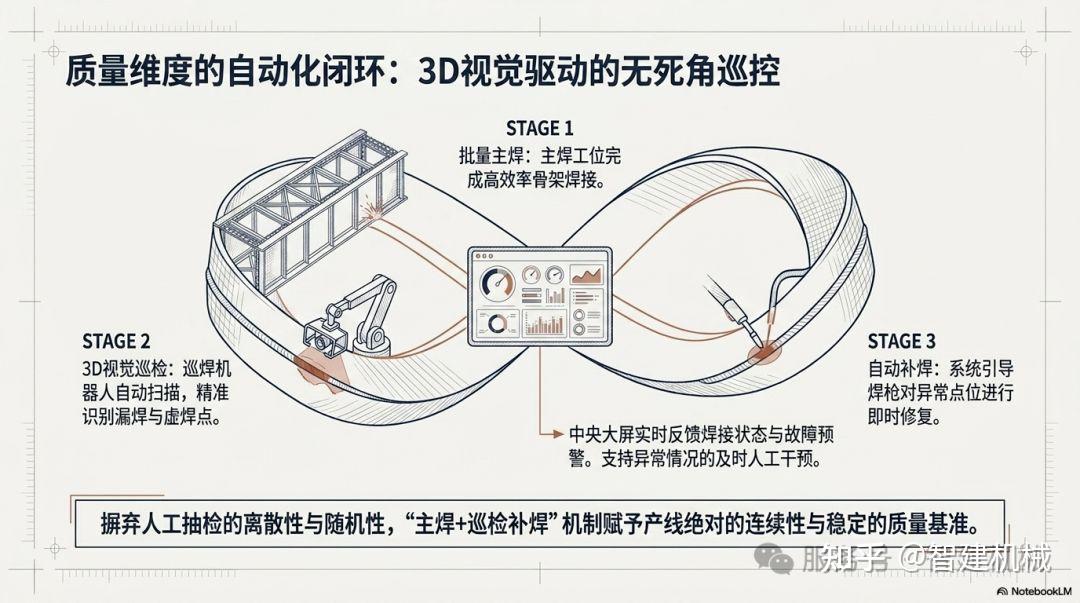

质控闭环：3D视觉巡焊+中央大屏实时反馈

质量管控环节也形成了自动化闭环。主焊工位完成批量焊接后， 3D视觉巡焊机器人 自动巡查焊点，对漏焊与虚焊点进行补焊，形成 “主焊+巡检补焊” 的质量闭环；中央大屏实时反馈焊接状态与故障预警，异常情况可及时干预。这种自动化的质控方式，比人工抽检更具连续性，也让焊接质量更为稳定。

分散的工序被合并、串行的作业被并行、离散的质控被闭环

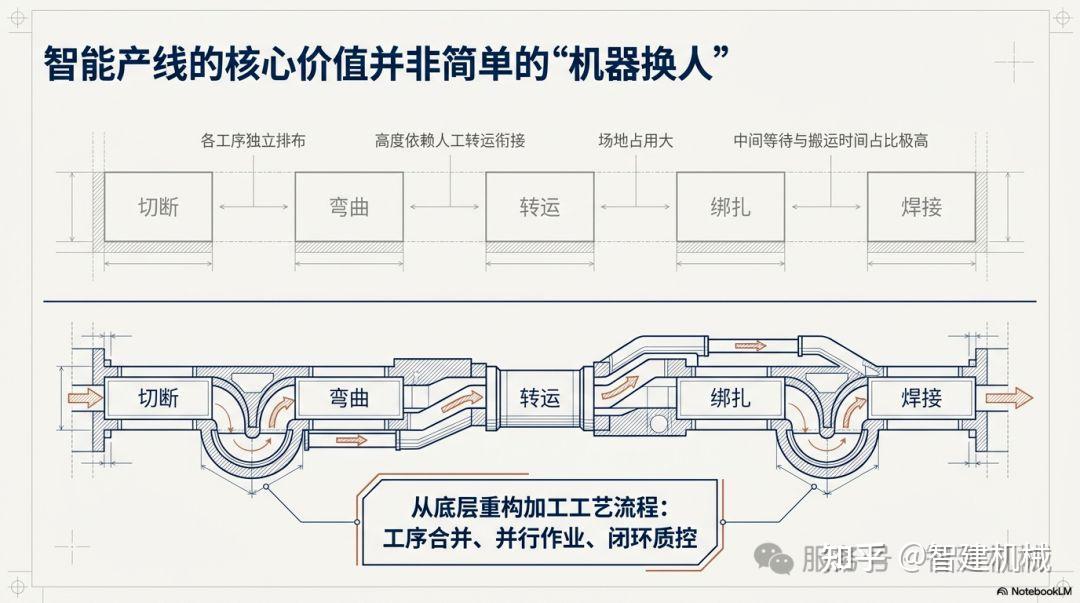

从本质上看，这条产线的升级不只是设备的叠加，更是对箱梁钢筋加工全流程的重新组织。当分散的工序被合并、串行的作业被并行、离散的质控被闭环，箱梁钢筋加工便从 “工人主导的分段作业”转向”系统主导的流水线作业” ，这也是预制梁场向智能化升级的核心路径。

「产线升级的本质不是堆设备，而是重新定义工序之间的连接方式。」
